Motor Stator Core & Electric Motor Laminations Explained

nucleus motoris statoris est structura magnetica stabilis in corde cuiuslibet motoris electrici, cuius constructio laminata est unicus maximus factor in determinando efficientiam motorem, generationem caloris, et densitatem potentiae. laminae motoriae electricae sunt laminae graciles ferri pii, 0.2-0.65mm crassae, reclinatae et conjunctae ad nucleum statorem formandum. . Haec structura laminatis specie exstat ad damna torrens vena supprimenda, quae alioqui significantem fractionem potentiae motoris initus in calorem vastum convertunt. Lectus laminationis rectae materialis, crassitudinis, et methodi positis directe determinat ubi motor terras in spectro efficientiae — ab unitate industriae fundamentali ad altiorem effectionem EV motorem agitant.

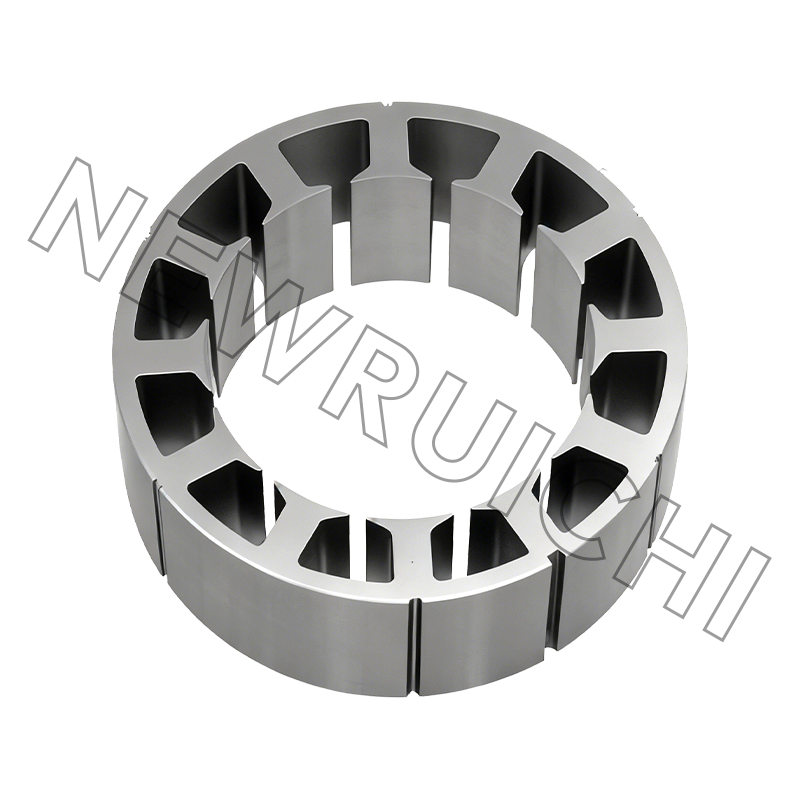

Quid est motor Stator Core?

nucleus stator est ambitus magnetici motoris electrici exterioris fixi. Munus eius est alternare fluxum magneticum ab ambages statoris generatum portare, iter humili gravamen quod contrahit et dirigit campum magneticum per hiatum aeris ad penitus cum rotore. Haec commercium magneticum est quod torques producit — output fundamentale cuiuslibet motoris electrici.

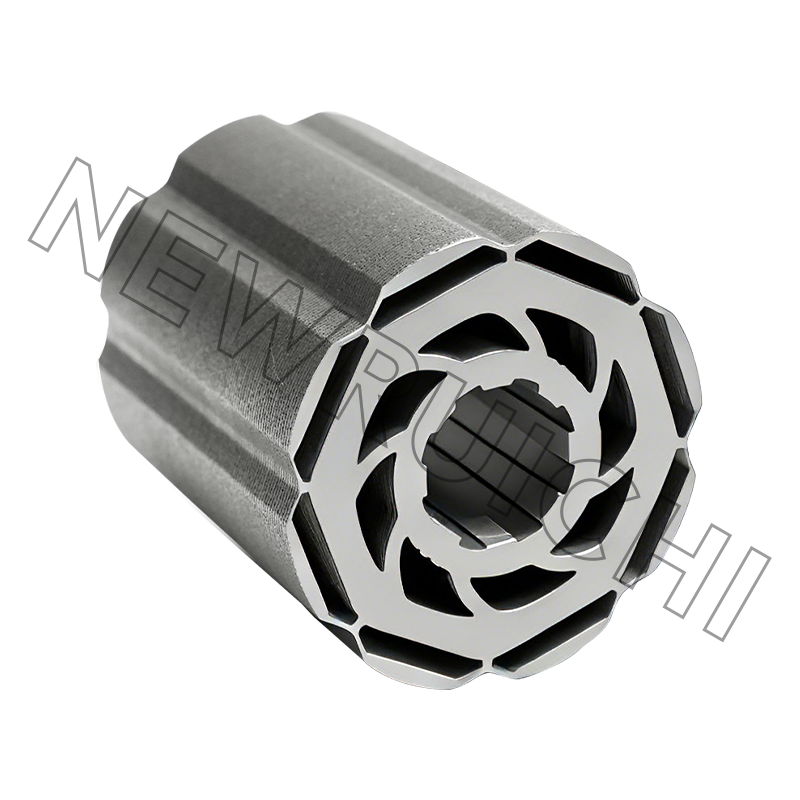

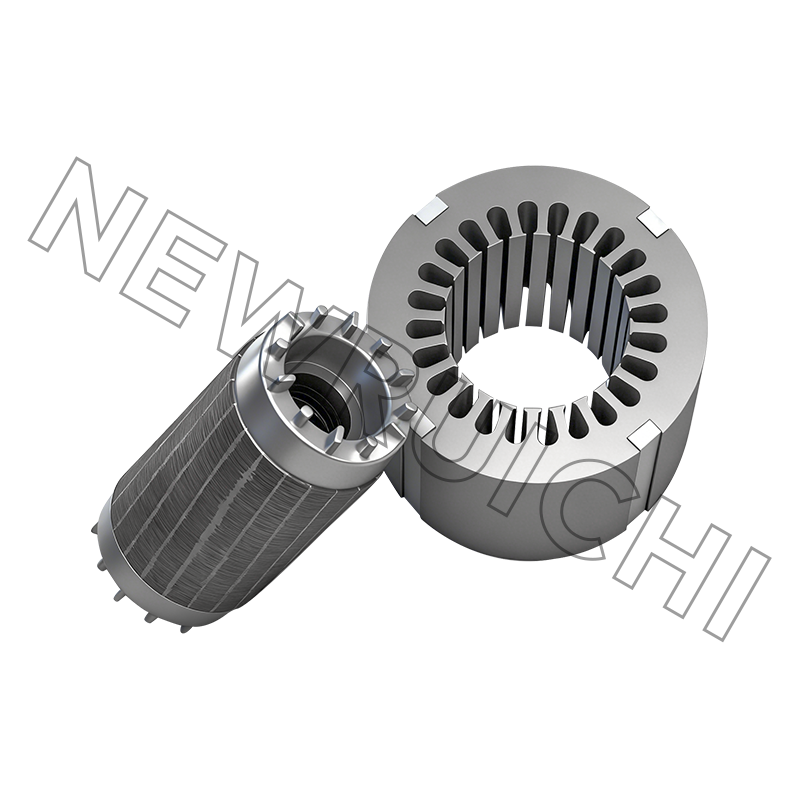

Structurae nucleus motor stator e iugo cylindrico (ferrum dorsi quod ambitum magneticum perficit) et series dentium introrsum versus rotor prominentium, inter quas ambages aeris in foraminibus insident. Geometria horum dentium et foramina, eorum numerus, latitudo, profunditas, ac proportio inter eos — notas torques motoriis regit, factoris spatii flexuosi, acustici mores. In inductione typica 4-poli motoris stator 36 foramina habere potest; summus polus comes servo motori habeamus 48 vel plures.

Core duo proposita certatim simul consequi debent: princeps magnetica permeability (Ad portare fluxum minime resistentia) et Maximum core damnum (ad extenuandum energiam dissipandam sicut calor in unoquoque cyclo magnetico). Constructio ferri siliconis laminatis est solutio machinalis quae optimizat utrumque in angustiis fabricandis practicis.

Cur Electric Motor Laminations Exist: Physica Core Damnum

Si nucleus stator ex uno solido ferro machinatus esset, electrically conductive per totum suum volumen esset. Alternus campus magneticus per nucleum transiens inducet cursus gyros — torrens — intra molem materiae, prorsus sicut fluxus transformatoris varios inducit venam in flexu secundo secundo. Hi torrens fluxus in ansulis clausis ad fluxum magneticum directum perpendiculum fluit, et quia chalybe resistentia electrica habet, vigorem caloris I²R dissipant.

Potestas amissa est torsit excursus cum squamis quadratus utriusque laminationis crassitudo et frequentia operativa . Crassitudo laminationis solvens damna currenti circa 75% minuit verticem. Haec relatio efficit laminationis crassitudinem unam e variabilium consiliorum consequentium in machinatione electrico motore, praesertim ut frequentiae operativae in variabili velocitate augentur et applicationes altae velocitatis.

Totalis nucleus detrimentum in statore laminationis duo membra habet:

• Damna current eddy: Proportionale quadrati frequentiae et densitatis fluxus quadrati. Moderati imprimis per laminationem crassitudinis et resistentiae electricae ferri.
• Hysteresis deperdita; Energia dissipatur in mutandis ditionibus magneticis intra ferrum cum singulis AC cyclis. Proportionalem frequentiae et densitatis fluxi ad vim circiter 1.6-2.0 elevatam (exponens Steinmetz, materiali-dependens). Imperium ferro frumenti orientationis, Pii contentus, et furnum curatio.

Per nucleum in tenues laminas electrically insulatas ab invicem dividendo, semitae venae schedulae singulis tenuibus coarctati sunt. Locus crucis-sectionalis praesto ad circulationem hodiernam torsit obturbationem minuitur, et damna proinde cadunt. A acervus 0.35mm laminations fere exhibebit 25-30 temporibus infra vertice current damna quam nucleus solidus ejusdem dimensionum in eadem frequentia operantium.

Stator Lamination Materials: Silicon Steel Grades and Electio

Dominans materia ad laminations stator est electrica chalybe — familia admixtionum ferri-silicarum pro magneticis applicationibus nominatim formata. Silicon contentum (typice 1-4.5% per pondus) duobus propositis inservit: auget resistivity electrica ferri (damna currenti redigendo) et magnetostrictionem minuit (mutatio dimensiva chalybis subit in magnetizatione, quae est prima origo humi motoris et sonitus audibilis).

Non orientatur vs. Frumentum orientatur Electrical Steel

Ferrum electrica bifariam generatur. Non ordinatur (NO) electrica steel structuram frumenti temere habet, eamque proprietates magneticae fere uniformes quaquaversum intra planum schedae. Isotropia haec est essentialis machinae statoriae, ubi fluxus magneticus per nucleum volvitur sicut motor operans — materia aeque bene neglegens directionem fluxum praestare debet. Omnes fere laminae motoriae statariae gradibus non ordinatis utuntur.

Frumentum ordinatur (GO) electricum chalybe e contra, discursum est ad align grana per unum axem (directionem volvens), nucleum ipsum obtinentes detrimentum in illa parte. Praesertim in nucleis transformatoriis adhibetur, ubi directio fluxa fixa est, nec apta est ad storias machinae rotandas.

Latin Lamination Crassitudines eorumque Applications

Laminatio crassitudo delectu est statera inter nucleum detrimentum faciendum et pretium fabricandi. Tenuiores laminationes damna minuunt sed numerum schedae augent, quae schedulae iaciuntur et gratuita iaciuntur, et tolerantias dimensionales arctius requirunt.

Materiae provectus: Amorphous et Nanocrystallinus Cores

Pro applicationibus postulantibus damnum absolutum minimum nucleum - motores praesertim summus frequentia 1 kHz -. amorpho metallum alloys (ut Metglas 2605SA1) damna offerunt nuclei circiter 70-80% minora quam optimi gradus e ferro siliconis conventionalis. Metallica amorphoia gignuntur solidificatione celeri ex liquefacto, quae formationem frumenti crystallini prohibet et structuram atomicam vitream cum eximie hysteresis detrimento humilem producit. Negotiatio-off est quod vitta amorphosa in tenuissimis bracteis (typice 0.025mm) nascitur, fragilis est, et insigniter carior ac difficilior est quam electricum ferrum conventionale imprimere. Admixtiones nanocrystallinae mediam terram praebent - nucleus inferior quam ferrum silicon, magis processibile quam materias amorphos plene.

Vestibulum Statoris Laminations: Stamping, Secare, et Stacking

Productio laminationum statariae complures involvit gradus fabricationis arte moderatos, quarum singulae tam accurate dimensionalem quam magneticam nuclei perfecti observantiam afficit.

Progressive Die Stamping

Progressive mori terunt modus productionis dominantis pro laminations summus volubilis stator. Anguis ferro electricae habena alitur per instrumentum multi-statis torcularis, quod successive pugnis foramina foramina, profile externa, claustra, et quaevis alia in stationibus sequentialibus ante laminationem perfectam in statione finali exsculpta est. Terunt velocitates 200-600 ictuum per minutorum communes sunt laminationibus usque ad 200 mm diametri; Maiores laminae tardius rates postulant ad accurationem dimensionalem conservandam.

Mori alvi - medium inter ferrum et mori - critica est pro laminationis qualitas. Nimia alvi deiectio in margine inciso causat, quae contactum inter-laminarem auget et vias breves circuitus facit ad currentes inter laminationes adjacentes, directe degradans nucleum detrimentum. Vexillum industriam vocat ad iuga lappa infra 0.05mm ad plurima medicamenta laminationis motoria; arctius fines applicare ad laminas tenues summus frequentia.

Laser et Wire EDM secans prototypa

Ad prototypum et parvae massae laminationis productio; laser sectionem et filum electrica missionem machining (EDM) sunt primariae optiones ad pompae. Laser secans offert celeriter turnaround et instrumentum instrumenti non habet, sed zona caloris affectata per margines dissectas microstructuram electricum chalybis modificat — nucleum loci augens detrimentum per 15-30% ad oras incisas. Hic effectus proportionaliter magis significantes in angustiis dentium, ubi zona aestus affectata maiorem fractionem totius sectionis crucis repraesentat. Furnum post-sectum ad 750-850°C in atmosphaera moderata multum detrimenti effectus recuperare potest.

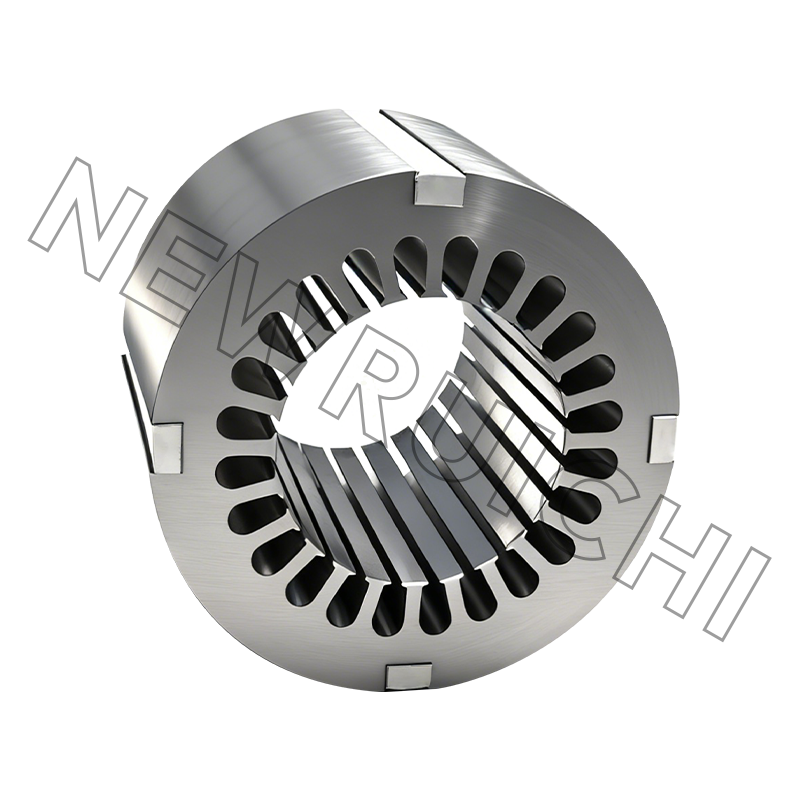

Interlocking, Bonding, and Welding the Stack

Singulae laminationes in nucleum rigidum consolidari debent. Summae rationes sunt:

• Interlocking (tenens); Parvae tabs in interlock stampas cum recessibus correspondentibus in laminationibus adjacentibus formatae, ACERVUM mechanice simul tenentes. Ieiunium et humilis sumptus, sed interlocks concentrationes accentus locales faciunt, quae nucleum damnum augere possunt per 3-8% ad acervos solutos comparati.
• glutino laser: Soam impellit per diametrum exteriorem seu aream posterioris iugum fuse ACERVUS. Aestus conglobati zonam degradatam magnetice per lineam firmam creat, fere totalem nucleum detrimentum 5-15% augens. Ubi usus mechanica est prioritas.
• Tenaces compages (adfixa lamination acervos); Utraque laminae tenui thermosetting tenaces ante positis obducta est; ecclesia cogente curatur. Vexati acervi optimam nucleum detrimentum efficiendi cuiuslibet consolidationis methodus (nullum accentus mechanicam, nullum damnum scelerisque) ac magis magisque in summo efficientia EV motorum adhibentur. Crassitudo tenaces tunicae — typice 2-5 µm — inservit etiam pro insulatione interlaminare.
• repagula/per-claustra; Repagula per aligned foramina ACERVUS. Simplex et robustus pro magnis motoribus industrialibus, sed accentus compressivus et potentiale magneticos breves circuitus in locis fulminis introducit.

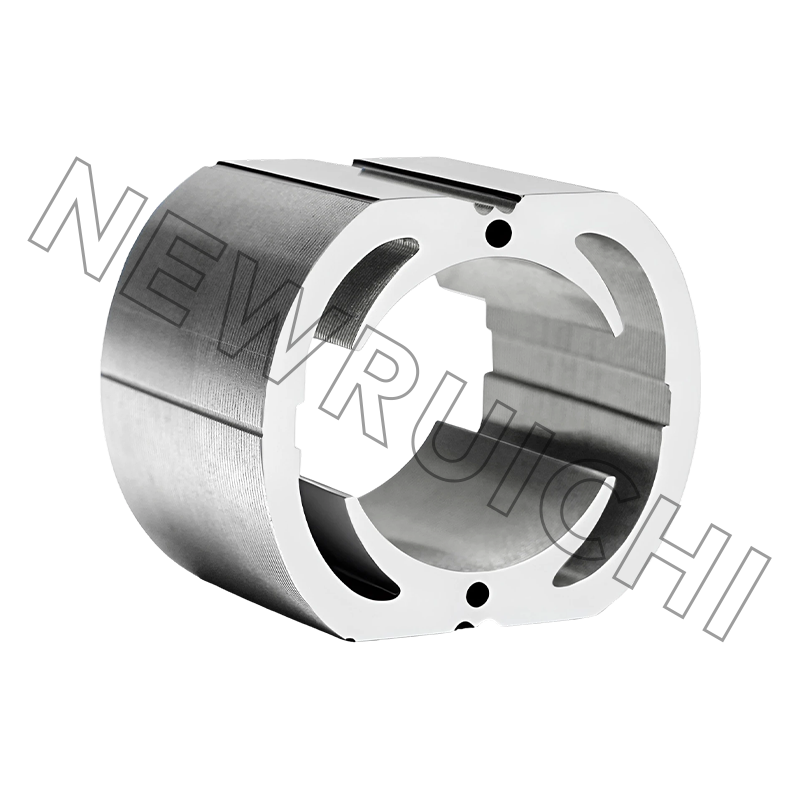

Stator Lamination Design: Slote Geometria et Eius effectus in Motor euismod

Socors et dens geometria laminationis statariae est una e consiliorum consequentium consiliorum in machinatione motoria. Simul afficit aeris imple factorem, magneticam fluxum densitatis distributio, lacus inductio, torques cogendi, et sonitus audibilis - socors excogitant problema optimiizationis, quod multiplex requisita certandi librat.

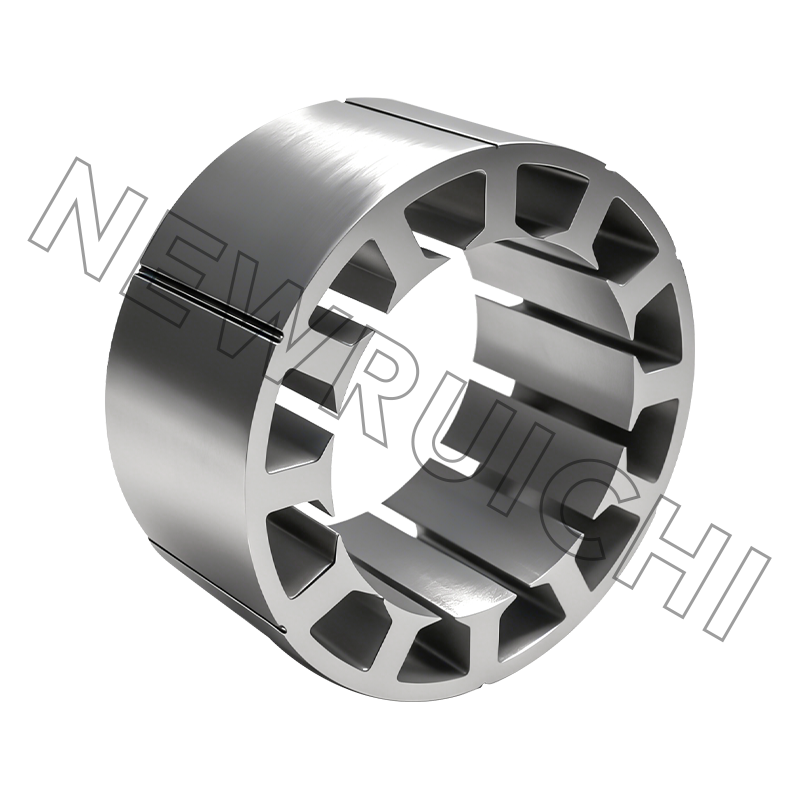

Aperta vs. semi-closed vs. clausa justo

Foramen foramen — hiatus inter apices dente adjacentium in superficie aeris gap — key consilium variabilis est. Foramina aperta gyros formatos inseri facile permittunt, sed magnas densitatis fluxum variationes in hiatu aeris (sloting harmonica) cres- cente, torques sonum et sonum audibilem efficiunt. Semi-clausa foramina (ex parte ponticuli dente apicibus) effectus rimas reducere ad immissionem ambages paulo difficiliores. Clausa foramina harmonicas rimas omnino extenuant, sed filum flexuosum ut per parva foramina lina, limitans conductor amplitudo et factorem implendi deduceretur.

Ad magnetes permanentes synchronos motores (PMSMs) adhibitis in applicationibus EV, foramina semi-clausa cum lato apice dente electo ad commercium torques cogendi minuendum cum magnetibus rotoris usu normae sunt. In socors ostium est typice profectus est 1-2 partibus divisus per socors numerus polus magnetis picis relatio ex analysi harmonica analysi aeris fluxu densitatis derivata.

Stacking Factor et Impact

Tassandi factor (etiam laminationis factoris fill) est proportio solidi ferri magnetici actualis ad tomum geometricum nucleum, ac ratiocinationis inter laminationes insulating. A typicam positis factor in bene produci motricium laminations est 0.95-0.98 - significatio 95-98% nuclei crucis sectionis est materia magnetica activa.

Factio inferior-quam-expectata positis - per nimias lappas, crassas velit tunicas, vel praxis pauperum positis - reducit efficax fluxum-portans sectionem nuclei transversim, cogens ferrum ad operandum densitates superiores fluxum quam designari. Hoc nucleum impellit ulterius curvam B-H versus satietatem, augendo et nucleum detrimentum et magneticam venam et imminutionem potentiae factoris et efficientiae.

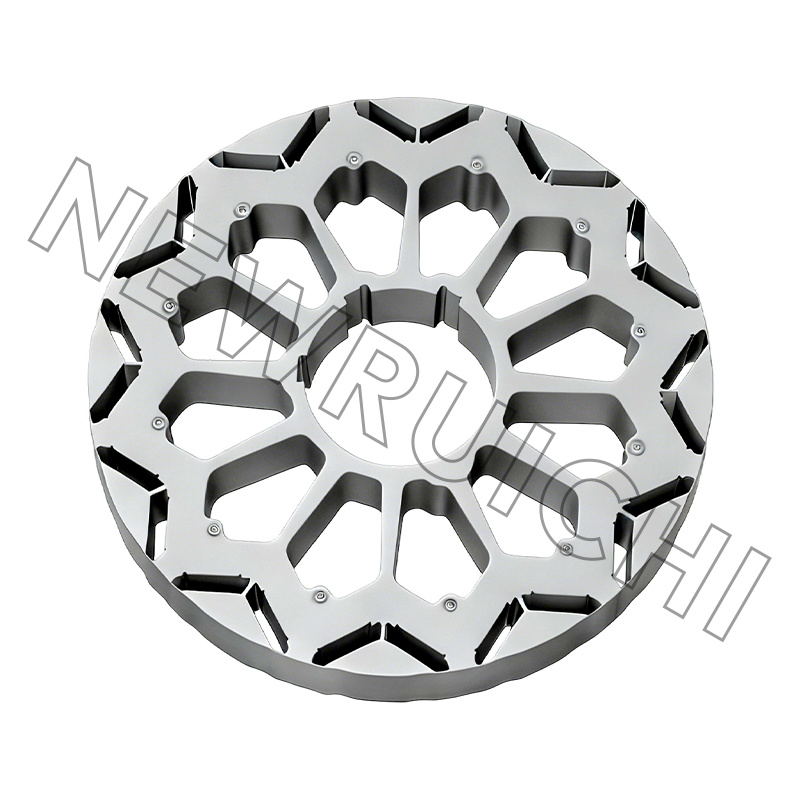

Stator Laminations in EV and Summus-Efficency Motors: Current Trends

Rapidum incrementum vehiculorum electricorum et signa efficientiae motoriae globalis conpressio (IEC 60034-30-1, quae classes efficientiam IE3 et IE4 definit) significant promotionem in technologiam statoriam laminationis super praeteritum decennium egerunt.

• Tenuior laminationes pro operatione alta velocitate; Ev tractio motores magis magisque agunt basi velocitatum 6,000-12,000 RPM cum agri-debilitatione usque ad 18,000-20,000 RPM, electricum frequentiam principalem producentes 400-1,000 Hz. In frequentiis his, 0,35mm laminationum — sufficiens ad 50/60 motores industriales Hz — damna ingrata efficiunt. Duces EV artifices, inter Tesla, BYD, et BMW, migraverunt ad laminas 0.25-0.27 mm ad motores primas tractus, cum quibusdam designationibus generationis proximis utentibus 0.20mm.
• Summus Pii et non ordinantur gradus: Gradus, ut M250-35A et M270-35A (Designatio europaea) vel 35H270 (JIS) cum nucleo damnorum 2.5-3.5 W/kg ad 1.5T, 50 Hz reponuntur in applicationibus praemiis per gradus ultra-humili damnum consequendo infra 1.5 W/kg. JFE Steel, Nippon Steel, et Voestalpini gradus commercii cum contentis siliconibus 4.5% appropinquantibus — prope limitem practicum ultra quem ferrum nimis fragilis fit ut certo imprimat.

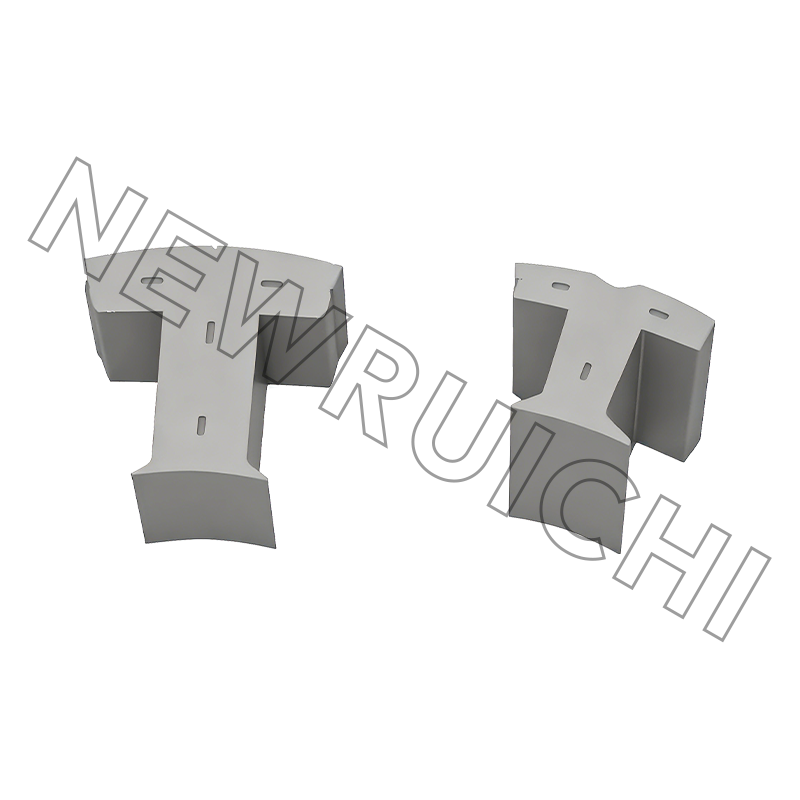

• Statoris modularisque consilia segmenta; Ad emendandum factorem spherae saturitatem et automated flexuosos gyros congesti efficiunt, quaedam consilia motoria utuntur metreta statora divisa — segmenta singula dente et socors quae separatim vulnerant et deinde in annulum statorem completum convenerunt. Segmentatio aeris imple factores 70-75% facit, comparatus ad 40-55% pro flexuosis in continuis nucleis distributis.
• Architecturae motoriae axialis fluxum; Axialis fluxus motorum (pancake) motorum disco informibus acervis laminationis statis informibus magis quam nucleis cylindricis utuntur. Breviorem fluxum magneticum per unitatem volubilis et torques altiores densitatis per unitatem volubilem faciunt ad applicationes motrices directae et in rotae motrices, earumque laminationis geometriae — acervus spiralis vel discus segmentatus — diversos aditus formans et formans, quam conventionales radiales fluxiones designant.

Qualitas Imperium et probatio motoris Statoris Laminations

Magnetica observantia nuclei statoris perfecti signanter a proprietatibus ferri electrici rudis schedae rudis deviare potest ob damnum fabricando - signa, signa, lappas, calorem et pactionem tractantem. Temperantia qualitatis rigorosa in singulis stadiis essentialis est ut nucleus tradat suam efficientiam designatam.

• Artus Epstein probatio; Vexillum laboratorium methodum (IEC 60404-2) pro mensurae nuclei detrimentum in electricis ferro denudat. Exemplaria ex orbiculo productionis incisa probantur antequam bitur ad verificandum ineuntes materiales specificationes occurrentium.
• Single sheet tester (SST); Mensurae nuclei detrimentum in singulis schedae vel laminarum signatae, permittens verificationem post-stampam. Utilis ad detegenda additamenta damna ab ipso processu tationis introducta.
• Lappa altitudinis mensura; Systema visionis automatae aut contactum profilometri metiuntur lappam altitudinem in laminationibus impressis. Burr altitudines excedens 0.05mm felis repudiatio vel rework, ut lappas nimias compromissum inter-laminares velit et factorem positis.
• Stacking factor mensurae; BIBLIOTHECA nucleus coadunatus ponderatur et comparatur ad pondus theoreticum, quod ex area laminationis, numero, et densitate ferri. Significans declinatio indicat abnormes burring, crassitudinem efficiens variationem, vel laminas quassatas.
• Resistentia inter-laminaria probatio (Franklin test); Testium normatum (IEC 60404-11) quod resistentiam electricam inter laminationes vicinas mensurat, premendo specillum ordinata contra superficiem nuclei sub vi moderata. Minimum resistentia values ​​​​indicant laedi vel insufficiens Nulla coating et praedicant elevatum vertice current damna in servitio.
